Преобразователь COM-Ethernet с модулем 3G МИМ-001М-G

МИМ-001М

Скачать описание прибора

Обозначение:

СШМК.465653.001М-G

Краткое описание:

МИМ-001М-G предназначен для подключения устройств с последовательным интерфейсом к сети Ethernet. Используется в системах телемеханики, системах передачи данных о потребляемых ресурсах, АСУЭ, АИИС КУЭ, информационных, пожарных, охранных системах, точках продаж, и др.

Обеспечивает двусторонний «прозрачный канал» между Ethernet («витая пара» и сотовая сеть 3G) и RS485/422/232. Может работать в режиме шлюза Modbus RTU – TCP или в режиме виртуального COM-порта.

Имеет в своем составе модуль сотовой сети 3G.

Конфигурирование и обновление программного обеспечения устройства осуществляется при помощи веб-интерфейса.

Прибор выполнен в пластиковом корпусе модульной конструкции с креплением на DIN-рейку. Комплектуется всем необходимым для быстрого ввода в работу. Для подключения проводов используются быстросъемные разъемы.

Доступные коммуникационные интерфейсы

  • Ethernet - 1 шт., 10/100base ТХ;
  • 2wRS485 – 1 шт., от 9600 бод до 460,8 кбод, соответствует стандарту EIA-485;
  • 4wRS-422/485 – 1 шт., от 9600 бод до 460,8 кбод, соответствует стандарту EIA-485;
  • RS232 – 1 шт., DB9, от 1200 бод до 460,8 кбод, соответствует стандарту EIA-232;
  • 3G - 1 шт., 850/900/1800/1900 МГц.

Защита от перенапряжения

  • Гальваническая изоляция Ethernet: 1.5 кВ
  • Гальваническая изоляция RS485 и RS485/422: 2.5 кВ
  • Защита портов RS485 и RS485/422 от импульсных перенапряжений: 1,5 кВ
  • Защита питания: 4 кВ

Прочие характеристики

  • Конструкция МИМ-001М:
    • в едином пластиковом корпусе модульной конструкции
    • устанавливается на DIN рейку
  • Аппаратный WD: период сброса - 45 сек.
  • Допустимый диапазон рабочих температур (по ГОСТ 26.205-88): -40..+60 ºС
  • Напряжение (постоянное) питания модуля: DC от +12 до +27В
  • Потребляемая мощность (по ГОСТ 12997): не более 5 Вт
  • Габаритные размеры, не более (ШхГхВ): 105х85х58 мм
  • Масса: не более 0.2 кг
  • Средняя наработка на отказ: 144000 ч
  • Срок службы, не менее: 20 лет

Применение: контроль нескольких приборов по одному IP-адресу

МИМ-001М может быть использован для контроля приборов, имеющих разные коммуникационные интерфейсы, через Ethernet по одному IP-адресу. Принятые по сети запросы по протоколу Modbus TCP преобразуются в формат Modbus RTU и ретранслируются на выбранный последовательный порт, а также осуществляется обратное преобразование. Преобразователи МИМ-001М позволяют подключать устройства c последовательным интерфейсом к компьютеру даже в случае, если у компьютера нет своего COM-порта. В этом случае МИМ-001М работает в режиме эмуляции COM-порта.

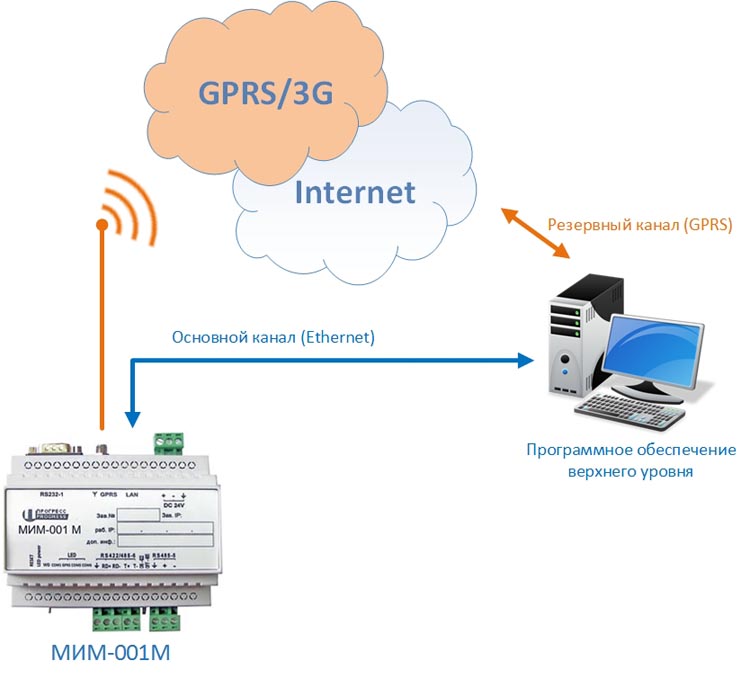

Обмен данными по каналу 3G

Наличие модуля беспроводной связи 3G делает возможным сопряжение данных между устройствами, подключенными по последовательным портам и сетью Ethernet по каналу 3G. Это позволяет создать резервный канал связи с верхним уровнем, или использовать беспроводную связь в качестве основной.
