Контроллер механизированного куста скважин

Внешний вид контроллера МКС модификации СШМК.466534.088-08

Внешний вид контроллера МКС модификации СШМК.466534.088-08

Внешний вид контроллера МКС модификации СШМК.466534.088-06

Внешний вид контроллера МКС модификации СШМК.466534.088-06

Обозначение:

СШМК.466534.088

Краткое описание:

Серия контроллеров механизированного куста скважин (КМКС) специально предназначена для применения на кустах скважин, оборудование устанавливается непосредственно на объекте и позволяет управлять станциями управления нефтяными насосами, объемными и массоизмерительными установками.

Вычислительные возможности контроллера позволяют использовать его одновременно как для выполнения задач учета добычи углеводородов, учета энергоресурсов, так и функций кустовой телемеханики: измерения нормированных значений телеизмерений, выполнения необходимых расчетов, контроля параметров телесигнализации, выполнения команд телеуправления, ретрансляции данных по цифровым интерфейсам, отображения данных на терминальной панели, приема с верхнего уровня системы уставок и передачи данных на верхний уровень.

КМКС выполняет следующие функции:

  • диспетчерский контроль и управления;
  • считывание и передача на верхний уровень аналоговых и дискретных параметров;
  • выполнение команд управления;
  • обмен данными по интерфейсам RS232, RS485, CAN, ТСР;
  • учет параметров добычи;
  • дистанционный контроль состояния скважин;
  • обеспечение резервного питания от встроенного источника;
  • отображение параметров на терминальной панели;
  • обмен данными по каналам Ethernet, БШД, GPRS, радиоканалу.

Поставляется со следующими вариантами программного обеспечения:

  • комплект для разработки программного обеспечения под операционную систему реального времени QNX версии 6.4.1;
  • полнофукциональное ПО КМКС «Космотроника» с набором драйверов для работы с внешними устройствами, в том числе:
    • счетчики электроэнергии ЕвроАльфа; Альфа А3, А2, А1140, А1700, А1800; СЭТ-4ТМ.03, СЭТ-4ТМ.02, ПСЧ-3ТМ.05, ПСЧ-4ТМ.05; МИР С-01, МИР С-02, МИР С-03.
    • теплоконтроллеры серии ИМ2300;
    • счетчики расхода газа серии ЕК260, ЕК270;
    • вычислитель расхода газа, пара, воды, нефти УВП-280.

Все аналоговые входы защищены от импульсного воздействия и короткого замыкания в цепи 24В. Из них 4 канала защищены искробезопасными барьерами. Питание контроллера удовлетворяет требованиям, предъявляемым к степени жёсткости 4 (ГОСТ 29156-91) в части воздействия наносекундных импульсных помех. Встроенное устройство защиты от импульсных перенапряжений отключает питание контроллера при отклонении основного питания на ±20% от номинального. При этом осуществляется переход на аккумулятор. Система заряда и контроля состояния питания встроена в контроллер.

Промышленный контроллер УСО-К32-8-2Q

При использовании контроллера в составе замерных установок, производит обработку измерительной информации, поступающей от преобразователей расхода, давления и температуры, формирование измерительной информации и передачу измеряемых параметров по коммуникационным каналам, а также управление процессом измерений.

Для управления замерами параметров водо-газо-нефтяной смеси кустов скважин, расчета параметров добычи каждой скважины и куста в целом применяется промышленный контроллер УСО-К32-8-2Q.

Оборудование контроллера МКС обеспечивается резервным питанием. Использование аккумуляторной батареи и схемы ее заряда обеспечивает непрерывную работу узлов шкафа при пропадании напряжения питания и автоматическое восстановление функционирования при появлении основного питания.

Режим работы контроллера – непрерывный, круглосуточный, без искусственно регулируемых климатических условий.

Для защиты от зависания используются программный и аппаратный вачдоги.

Состав шкафа

В качестве процессорного модуля КМКС модификаций СШМК.466534.088-06 и СШМК.466534.088-09 используется промышленный контроллер PM-VDX. Он построен на базе 32-разрядного х86-совместимого модуля VDX-6350E с низким энергопотреблением, высокой производительностью и возможностью расширения функциональности за счет широкого набора основных интерфейсов, таких как ISA, IDE, 2 × USB2.0, 2 - Ethernet 10/100 Мбит, 4×RS232, 4хRS485 (1хRS485/422), CAN.

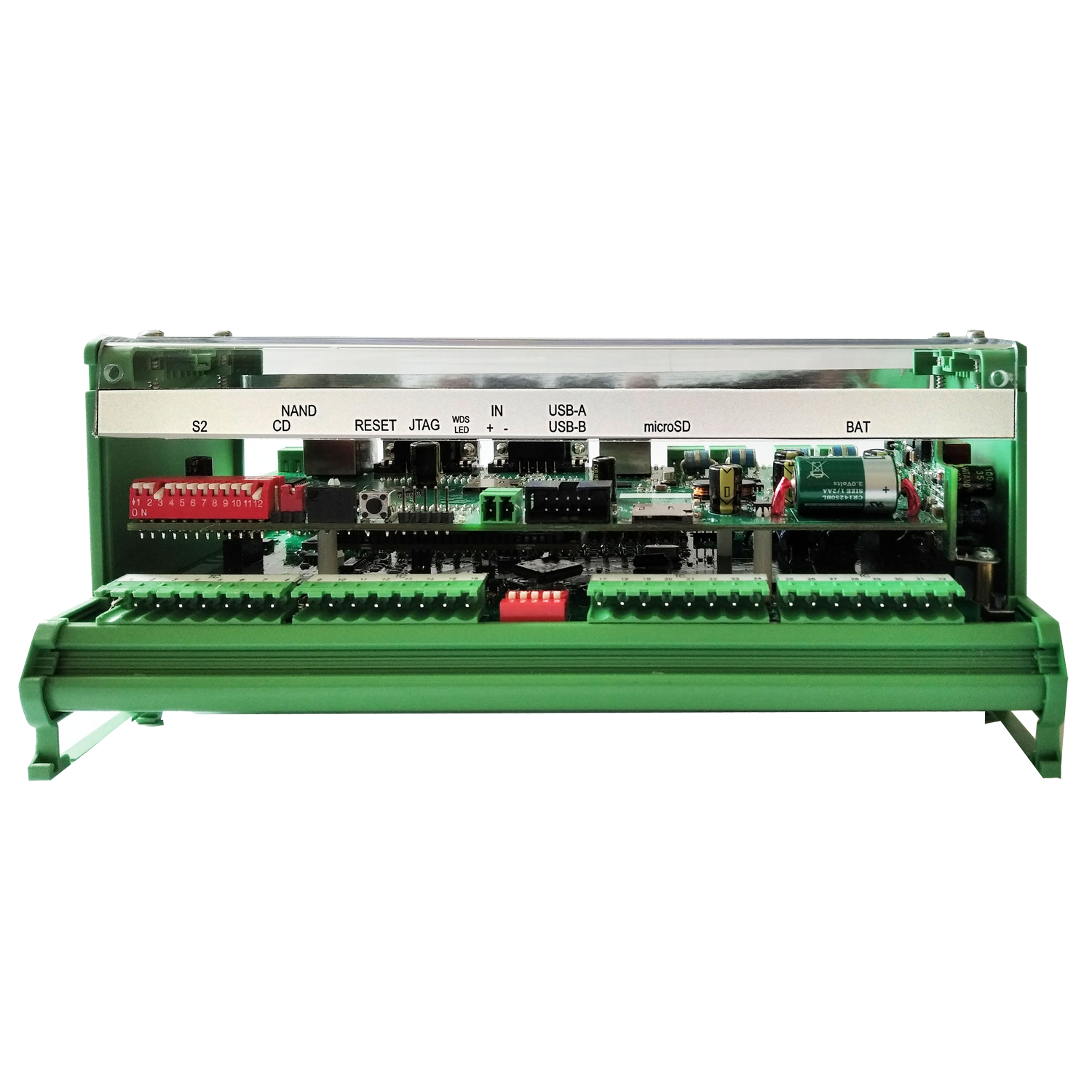

Устройство сопряжения с объектом интеллектуальное УСО-К32-16-2

УСО-К32-16-2

В более поздней модификации СШМК.466534.088-08 функцию процессорного модуля, а также базового модуля ввода-вывода исполняет интеллектуальное устройство сопряжения с объектом УСО-К32-16-2. Оно служит для измерения сигналов постоянного тока 4 – 20 мА – 16 - каналов, считывания состояний сухих контактов, подсчета импульсов- 32 канала, передачи команд телеуправления – 2 канала, передачи результатов измерения по различным интерфейсам с гальванической развязкой.

В качестве базовых устройств ввода-вывода используется серия устройств УСО-К (32.4.2, DI16, AI8, DO2). Они служат для измерения нормированных сигналов постоянного тока, считывания срабатывания сухих контактов, подсчета импульсов ТС, выполнения команд ТУ, обработки и передачи результатов измерения по гальванически изолированному интерфейсу «RS-485».

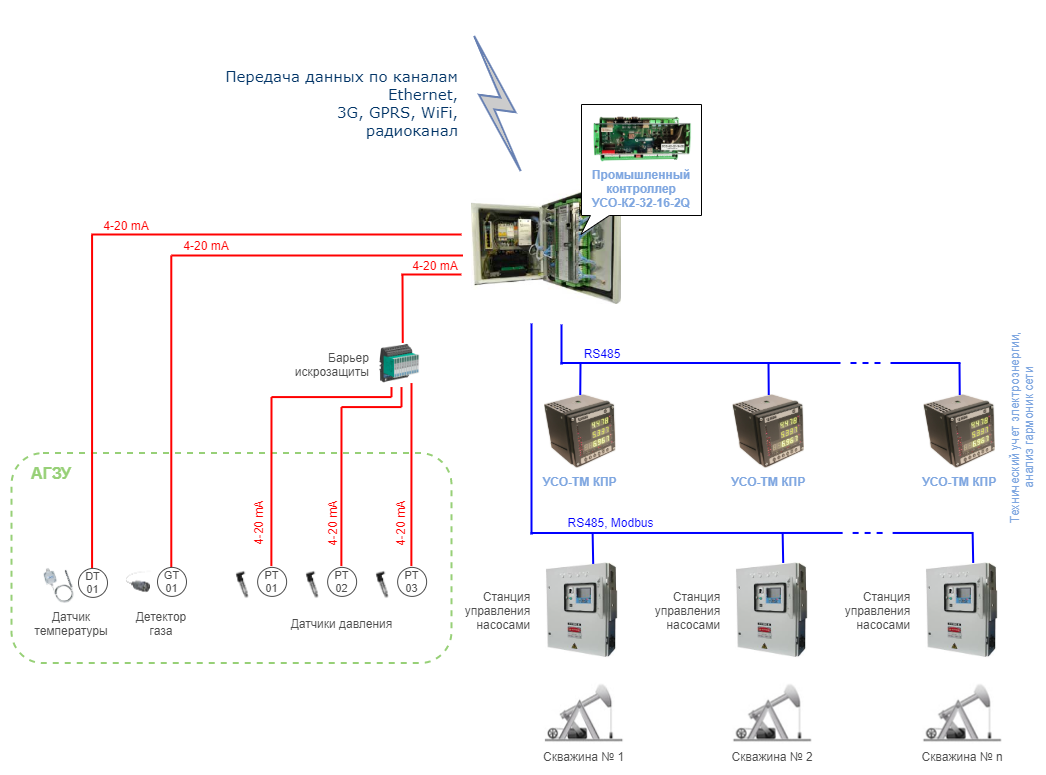

На схеме ниже показано использование двух КМКС в связке для управления различным оборудованием куста скважин: станциями управления нефтяными насосами, объемными и массоизмерительными установками.

Схема автоматизации механизированного куста скважин

Схема автоматизации механизированного куста скважин

Файлы для скачивания:

КМКС СШМК.466534.088-06. Руководство по эксплуатации (PDF, 523.1 Кб).
Руководство по эксплуатации содержит технические данные изделия, описание конструкции и общие сведения для правильной эксплуатации контроллера механизированного куста скважин модификации СШМК.466534.088-06.

КМКС СШМК.466534.088-08. Руководство по эксплуатации (PDF, 771.8 Кб).
Руководство по эксплуатации содержит технические данные изделия, описание конструкции и общие сведения для правильной эксплуатации контроллера механизированного куста скважин модификации СШМК.466534.088-08.

КМКС СШМК.466534.088-09. Руководство по эксплуатации (PDF, 978.2 Кб).
Руководство по эксплуатации содержит технические данные изделия, описание конструкции и общие сведения для правильной эксплуатации контроллера механизированного куста скважин модификации СШМК.466534.088-09.
