Радиомодем прозрачного режима Р9-02

Радиомодем прозрачного режима Р9-02

Обозначение:

СШМК.467449.029

Краткое описание:

Предназначен для организации цифровой радиосвязи в сетях сбора информации.

Может использоваться как в автономном режиме, так и в составе с контроллером пакетного режима. Используется совместно с 128-канальными радиостанциями Моторола GM340, GM350. Для использования совместно с 4-канальной радиостанцией Моторола GM350 необходима установка соответствующей платы сопряжения.

Опционально радиомодем может поставляться с дополнительным интерфейсом RS485 (СШМК.467762.010-02-485).

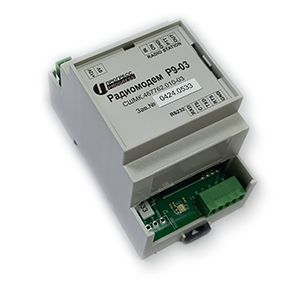

Конструктивно модем представляет собой микропроцессорное устройство, выполненное на одной двухсторонней печатной плате с применением SMD элементов, установленной в пластиковом корпусе, имеющем сменное приспособление для установки на DIN рейкe.

Модем имеет 16-проводной шлейф с разъемом PBD16 для подключения к радиостанции, разъемом IDS10 для подключения к контроллеру, по интерфейсу RS232 (RS485).

Питание микропроцессорной части модема осуществляется от радиостанции через шлейф, или посредством внешнего двухпроводного кабеля, служащего одновременно для начального включения радиостанции. Питание RS232(485) осуществляется по 10-проводному шлейфу от пакетного контроллера или двухпроводным кабелем от источника 5В. На торцевой стороне модема установлены разъемы RS232, RS485, питания 5В. На широкой боковой стороне установлены светодиоды индикации режима "прием-передача" и наличия напряжения питания.

Технические характеристики:

  • Скорость передачи/приема данных по порту RS232(485): 19200 бод.
  • Скорость передачи данных по радиоканалу: максимальная - 9600 бод.
  • Протокол работы порта RS232: 8. N. 1.
  • Максимальная длина передаваемого пакета информации:
    • гарантированная: 1024 байт
    • расчетная, максимальная: 1400 байт
  • При использовании режима проверки “занято” длина передаваемых данных определяется временем, разрешенным радиостанции работать на передачу непрерывно 90сек ~ 88 кб.
  • Применяемый микропроцессор: AtMega 162.
  • Тактовая частота: 11.0592 мГц.
  • Средства индикации:
    • зеленый светодиод: прием
    • красный светодиод: передача.
    • зеленый светодиод: питание процессора
    • зеленый светодиод: питание RS232 (485)
  • Разрядность применяемого ЦАП: 6 разрядов.
  • Четыре уровня выходного эффективного напряжения, мВ: от 90 до 320
  • Четыре уровня задержки переключения на передачу, мсек: от 70 до 200
  • Два уровня фильтрации гармоник фильтром - 4-х или 7-ми звенным.
  • Напряжение питания:
    • режим с гальванической изоляцией, В:
      • со стороны радиостанции: 11 - 16 (40мА)
      • со стороны контроллера: 5 ± 0,25
    • режим без гальванической изоляции, В: от 9 до 16 (80 мА)
  • Напряжение гальванической развязки, В: 2500
  • Рабочая температура: от -40°С до +65°С
  • Среднее время наработки на отказ: 87500 часов

Файлы для скачивания:



Техническое описание (PDF, 638.9 Кб).
Настоящий документ предназначен для изучения технических характеристик, устройства, принципа действия и правильной эксплуатации радиомодема прозрачного режима Р9-02..
