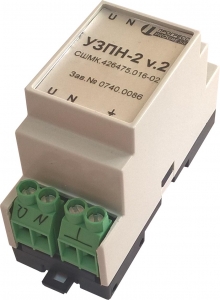

Устройство защиты от повышенного напряжения УЗПН-2

УЗПН-2

Обозначение:

СШМК.426475.016

Краткое описание:

Устройство предназначено для защиты питания контроллеров от повышенного импульсного сетевого напряжения. Имеет две линии, защищенные двумя ступенями защиты. Позволяет защищать линии 220В с заземленной нейтралью и линии 127В с изолированной нейтралью.

Конструктивно модуль выполнен на одной двухсторонней печатной плате с разъемами типа WAGO для подключения кабелей.

Основные технические характеристики:

  • Класс УЗИП в соответствии с ГОСТ Р 51992-2002 - 1
  • Номинальное рабочее переменное напряжение - 230В 50Гц
  • Максимальное рабочее переменное напряжение - 275В 50Гц
  • Максимальное рабочее постоянное напряжение - 385В
  • Напряжение ограничения переменного напряжения - 305В
  • Напряжение ограничения постоянного напряжения - 431В
  • Максимальный импульсный ток (8/20мксек) - 400/200 А
  • Максимальная поглощенная энергия - 180Дж
  • Время срабатывания варисторной зашиты - менее 25нсек
  • Рекомендуемый ток автоматического выключателя - 16А
  • Рекомендуемое сечение присоединяемых проводов - 1- 2,5мм²
  • Степень защиты - IP20
  • Рабочая температура - 40 - +65°С
  • Относительная влажность - 0 – 95%
  • Габаритные размеры - 35х86х58мм
  • Монтаж (рейка) - DIN 35мм
  • Срок службы - 100 000ч

Файлы для загрузки



Техническое описание и инструкция по эксплуатации (PDF, 299.1 кБ).
Настоящий документ предназначен для изучения технических характеристик, устройства, принципа действия и правильной эксплуатации устройства защиты от повышенного напряжения (УЗПН-2)..
