Устройство телемеханики контроля присоединений УСО-ТМ-КПР-ТН

Обозначение:

СШМК.424233.020-КПР-ТН

Применение:

В ячейках ТН подстанций электроснабжения

Характеристики:

  • Счетчик электроэнергии отсутствует
  • Номинальное напряжение: 57,7/100 В
    • Измеряемые параметры:
    • Напряжения: 3Uo, фазные A,B и C, линейные AB,BC и CA
    • Частота
  • 8 или 16 дискретных входов (ТС)
  • до 4 выходных реле (ТУ)
  • 4 порта RS-485
  • 3 порта Ethernet 10/100
  • 1 порт IRIG-B (оптически изолированный RS-485)
  • Разъем для подключения внешнего датчика температуры
  • Поддержка МЭК 60870-5-104, ModBus RTU/TCP
  • Выносная интерактивная панель управления
  • Панель web-интерфейса для настройки и мониторинга

Выполняемые функции:

  • измерительный преобразователь: трехфазные измерения электрических параметров сети
  • устройство сопряжения с объектом: обеспечение каналами ввода-вывода, управление внешним оборудованием посредством внешних реле
  • информационный мультиплексор: шлюз ModBus RTU - TCP, организация "прозрачного канала"

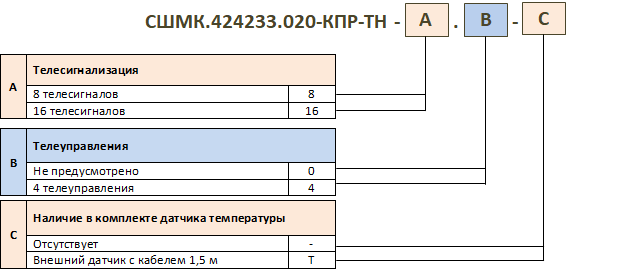

Информация для заказа

Пример стандартной конфигурации

СШМК.424233.020-КПР-8.0 - исполнение для ячейки ТН (3Uo, 3 фазных напряжения, 3 линейных напряжения, частота), 8 телесигналов, ТУ не предусмотрены, внешнего датчика температуры в комплекте нет.

Чтобы выяснить стоимость прибора УСО-ТМ-КПР-ТН, заполните, пожалуйста, форму ниже, указав необходимые параметры в соответствии со схемой.
Или позвоните по телефону +7 (495) 365-5036.

Нажимая на кнопку "отправить", вы даете
согласие на обработку своих персональных данных.

Документация:

Информационная листовка (PDF, 152 кБ).
Устройства телемеханики контроля присоединения УСО-ТМ-КПР. Основные характеристики.

Паспорт (PDF, 0.5 Мб).
Паспорт устройства УСО-ТМ-КПР.

Руководство по эксплуатации (PDF, 1.9 Мб).
Руководство по эксплуатации устройства УСО-ТМ-КПР.

Руководство по установке (PDF, 0.5 Мб).
Руководство по установке устройства УСО-ТМ-КПР.

Руководство оператора (PDF, 0.5 Мб).
Руководство оператора устройства УСО-ТМ-КПР.

Опросный лист УСО-ТМ-КПР-ТН (XLSX, 15 кб).
Опросный лист на устройство УСО-ТМ-КПР-ТН.
