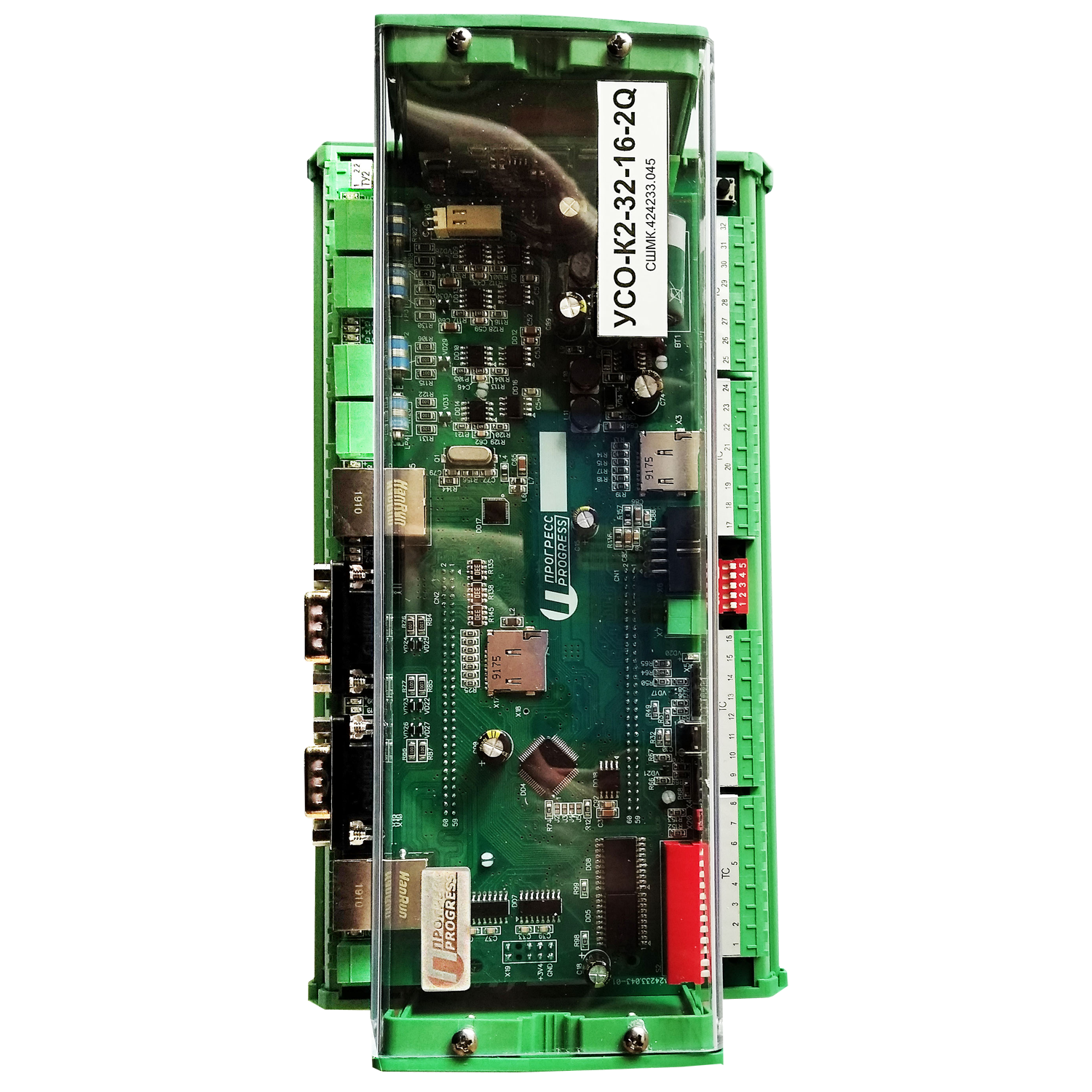

Промышленный контроллер УСО-К2-32-16-2Q

Обозначение:

СШМК.424233.045

Тип прибора:

Промышленный контроллер, интеллектуальное УСО

Краткое описание:

Прибор имеет модульную конструкцию, состоящую из измерительной части и процессорного модуля. Служит для измерения нормированных сигналов постоянного тока, считывания состояния телесигнализации, подсчета импульсов, проведения расчетов, выполнения команд телеуправления, обработки и передачи результатов измерения по интерфейсам гальваническ изолированным RS-485, Ethernet.

Используется для промыслового контроля и учета продукции нефтяных скважин. Позволяет производить поверку шкафа телемеханики без необходимости демонтажа всего шкафа. Может быть использован в любых системах телемеханики одновременно в качестве контроллера телемеханики и измерительного модуля.

Процессорный модуль построен на процессоре AM3358 (32 бита, 600-1000 мГц), памятью 512 Мб и дополнительной flash-памятью 4 Мб. Работает под управлением операционной системы ЗОСРВ «Нейтрино».

Измерительный модуль имеет 32 канала телесигнализации, 16 каналов аналоговых нормированных сигналов 0-20мА (12-разрядных), 2 канала телеуправления, 2 разъема Ethernet 10-1000 МГц, 4 канала RS485, два канала RS232.

Для конфигурирования устройства используется Flash microSD. Аналоговые и дискретные входы защищены от импульсных перенапряжений. Все каналы телесигнализации поддерживают счет импульсов до 100 Гц, 2 два из них поддерживают счет импульсов до 1000 Гц. Четыре канала RS485 защищены от импульсных высоковольтных перегрузок в интервале 8/30мксек и амплитудой до 1000В. Вычислительные возможности УСО-К2-32-16-2Q позволяют использовать его для управления замерами параметров водо-газо-нефтяной смеси, расчета параметров добычи.

По входам и выходам устройство совместимо с модулем ввода-вывода УСО-К-32.4.2-С. Возможно расширение каналов ввода-вывода с помощью установки дополнительных модулей ввода-вывода УСО-К (УСО-К32.4.2-С, УСО-К DI16, УСО-К DO8, и проч.)

УСО-К2-32-16-2Q обеспечивает обмен данными по протоколам OPC UA, MODBUS RTU и ГОСТ Р МЭК 870-5-104-2001.

В составе шкафов автоматизации монтируется на DIN-рейку.

Дополнительно позволяет решать следующие внутрисистемные задачи:

  • проведение самодиагностики состояния и функционирования изделия;
  • отображение, ведение текущего и системного времени (часы, минуты, секунды);
  • ведение календаря (число, месяц, год), с помощью энергонезависимых часов;
  • ведение журнала событий, сохранение журнала в энергонезависимой памяти;
  • передача результатов измерений по радиоканалу, или по каналу Ethernet вышестоящему контроллеру системы сбора информации;
  • отображение при помощи светодиодов состояние каналов ТС и ТУ, Индикацию прием-передачи по RS каналам и Ethernet.

Технические характеристики модуля центрального процессора:

  • Ядро: ARM Cortex-A8 CPU with FPU
  • Тактовая частота: 600 - 1000 МГц
  • Разрядность ЦПУ: 32 bit
  • RAM: DDR3 512 Мб
  • Flash: 256/512 Мб Nand Flash
  • Доп. Flash: 4 Мб - SPI
  • Энергонезависимые часы: RTC + BAT
  • Внешняя память: micro SD (2 шт.) 4 - 32 Гбайт
  • WD внутренний и внешний: 0.1сек./45сек + LED-R-P/W

Технические характеристики измерительного модуля:

  • Ядро процессора: ARM 32-bit Cortex-M4 with FPU;
  • Тактовая частота: 168 МГц;
  • Разрядность ЦПУ: 32 bit;
  • Встроенная RAM: 192RAM + 4Кбайта SRAM;
  • Встроенная Flash - память программ: до 1 Мб;
  • Внешняя Flash: 4 Мб - SPI;
  • Энергонезависимые часы: RTC + BAT.

Технические характеристики вспомогательного процессора:

  • Ядро: ARM 32-bit Cortex-M3 CPU 1.25DMIPS/MHz
  • Тактовая частота: 72 МГц
  • Разрядность ЦПУ: 32 bit
  • RAM: 64 кБ
  • Встроенная Flash память программ: от 64 до 256 кБ

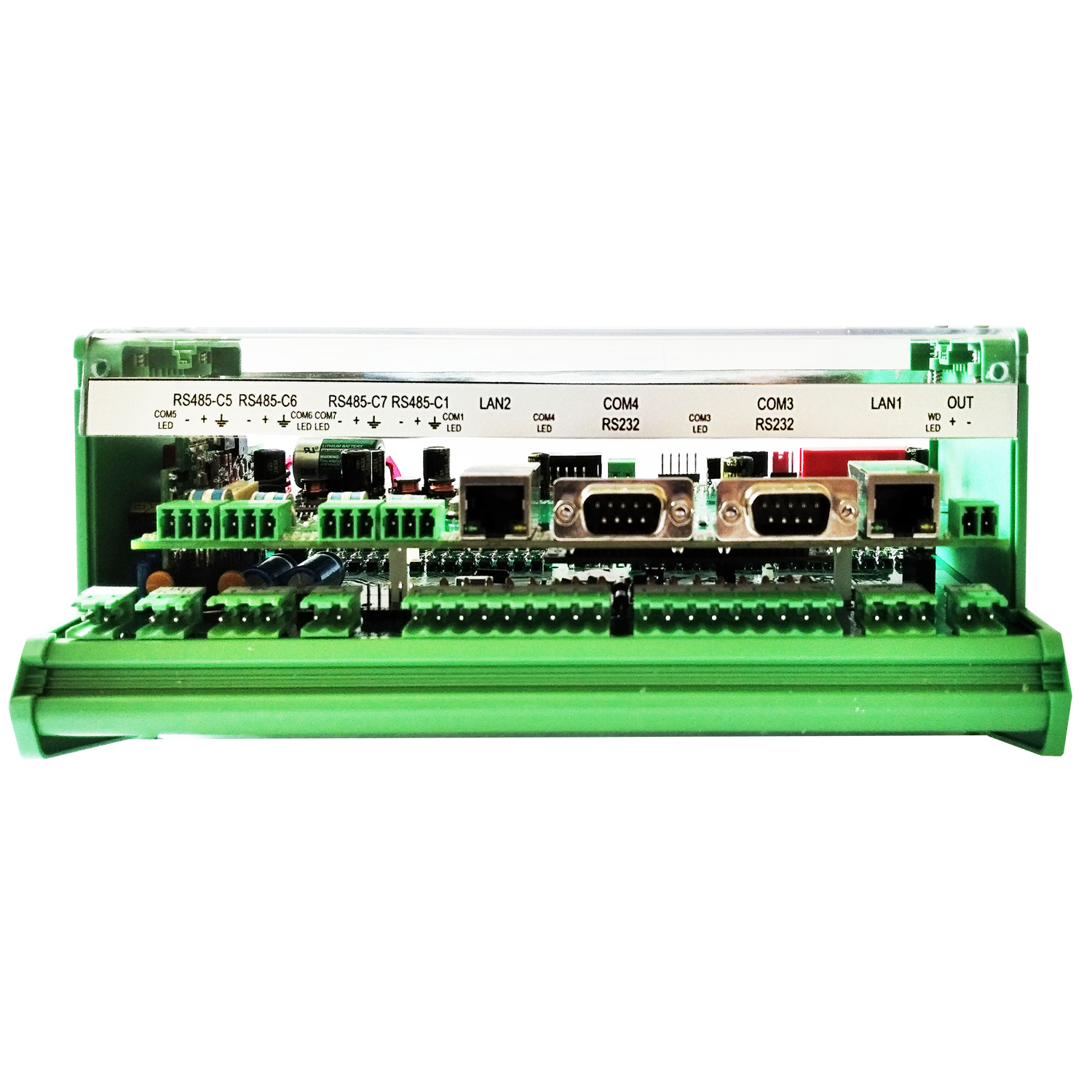

Внешние интерфейсы:

  • Ethernet 10/100/1000: 2
  • COM RS485: 4
  • COM RS232: 2
  • USB:1

Порты ввода – вывода:

  • Входы телесигналов: 32
  • Входы телеизмерений: 16
  • Выходы телеуправлений: 2

Поддерживаемые протоколы передачи данных:

  • OPC UA
  • MODBUS RTU
  • ГОСТ Р МЭК 870-5-104-2001

Условия эксплуатации и габариты

  • Конструкция УСО: в едином корпусе модульной конструкции, с возможностью монтажа на DIN рейку.
  • Относительная влажность: не более 95% при t = 40°C
  • Атмосферное давление: от 70 до 106,7 кПа
  • Вибрация: F = 20-25 Гц α = 19,6м/с² T = 30 мин
  • Допустимый диапазон рабочих температур (по ГОСТ 26.205-88): от -40ºС до +60ºС
  • Напряжение основного канала питания: DC1 от 20 до 30 В
  • Напряжение резервного канала питания: DC2 от 10 до 30 В
  • Потребляемая мощность (по ГОСТ 12997): не более 5 Вт

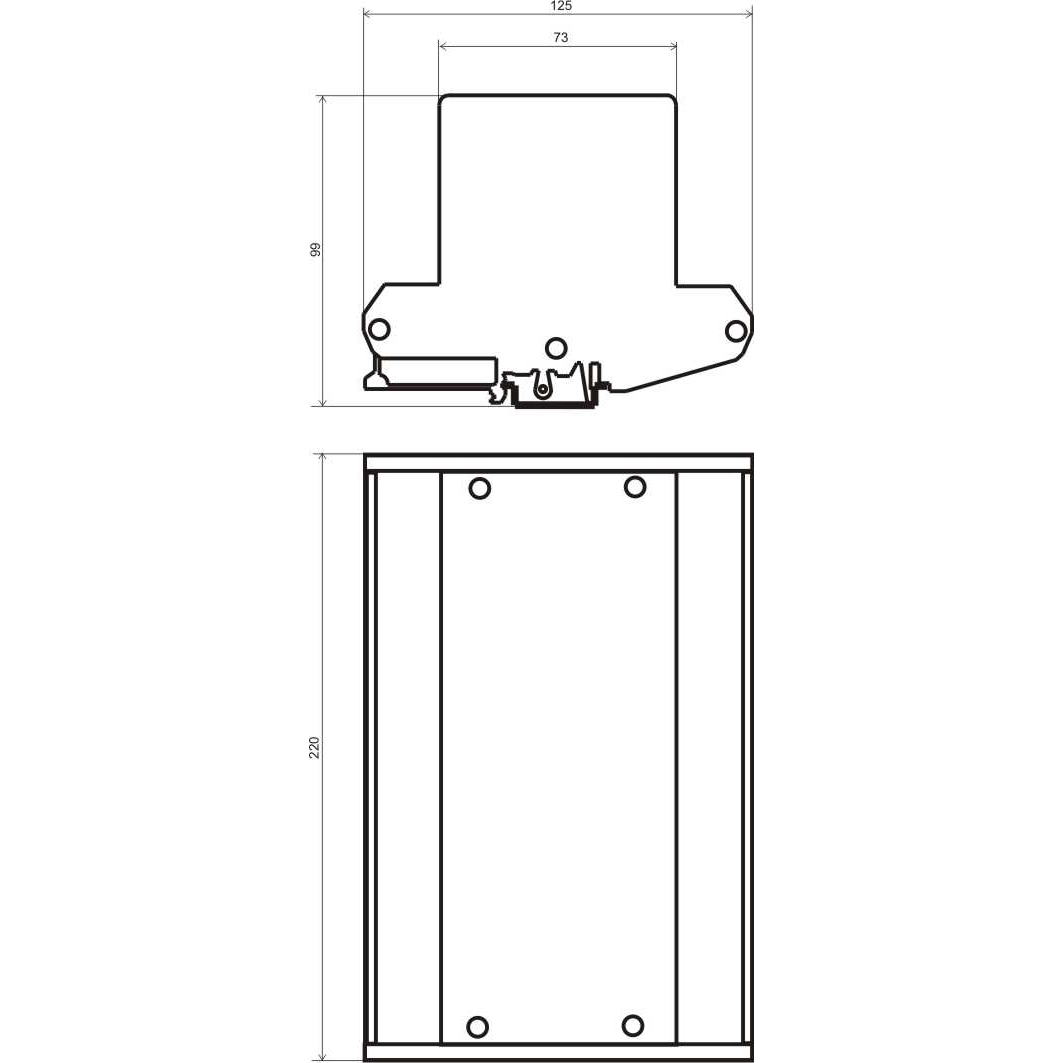

  • Габаритные размеры, не более (ШхГхВ): 220х125х98 мм
  • Масса: не более 600г

Варианты поставки в зависимости от установленного системного программного обеспечения

Возможно варианта поставки контроллера: в составе с полнофункциональным системным программным обеспечением Qmicro либо Lmicro, или без системного программного обеспечения, с предустановленной операционной системой ЗОСРВ «Нейтрино».

В случае поставки с полнофункциональным ПО его стоимость входит в стоимость контроллера. Полнофункциональное ПО контроллера «Космотроника» включает в себя:

  • ЗОСРВ «Нейтрино» (или Linux);
  • системное программное обеспечение нижнего уровня "Космотроника" Qmicro для ОС ЗОСРВ «Нейтрино», либо Lmicro для ОС Linux;
  • набор драйверов для работы с внешними устройствами, в том числе:
    • счетчики электроэнергии ЕвроАльфа; Альфа А3, А2, А1140, А1700, А1800; СЭТ-4ТМ.03, СЭТ-4ТМ.02, ПСЧ-3ТМ.05, ПСЧ-4ТМ.05; МИР С-01, МИР С-02, МИР С-03.
    • теплоконтроллеры серии ИМ2300;
    • счетчики расхода газа серии ЕК260, ЕК270;
    • вычислитель расхода газа, пара, воды, нефти УВП-280.
  • программный модуль веб-интерфейса, позволяющий непосредственно с контроллера, без установки дополнительного ПО, на экране браузера осуществить:
    • контроль доступа к контроллеру по веб-интерфейсу, администрирование ролей пользователей;
    • параметризацию контроллера;
    • выдачу текущих значений сигналов в виде таблиц;
    • отображение мнемосхемы объекта с отображением на ней событий и текущих значений основных сигналов.
  • программное обеспечение "Конфигуратор контроллера Космотроника" (Studio).

Поддерживает обмен данными по следующим коммуникационным протоколам:

  • МЭК 60870-5-101 (IEC 60870-5-101);
  • МЭК 60870-5-103 (IEC 60870-5-103);
  • МЭК 60870-5-104 (IEC 60870-5-104);
  • MODBUS RTU;
  • MODBUS TCP;
  • протокол "Космотроника";
  • а также по заказу.

Файлы для скачивания:



Руководство по эксплуатации (PDF, 2,1 Мб).
Настоящее руководство по эксплуатации содержит сведения о структуре, функциях и принципах работы изделия, входящих в его состав аппаратных средств и программного обеспечения, необходимых для обеспечения полного использования технических возможностей, правильной эксплуатации и технического обслуживания..
