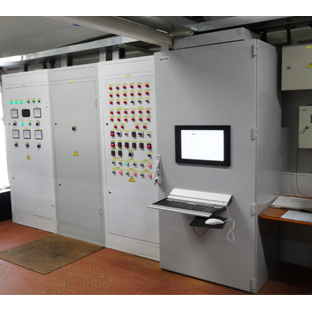

Шкаф АСУТП ПТК "Космотроника" автоматизированной котельной

Обозначение:

СШМК.466535.001

Применение

Котельные на жидком и газообразном топливе мощностью от 0,5 до 100 МВт.

Назначение

Шкаф АСУ ТП автоматизированной котельной предназначен для автоматического управления котельной в процессе круглосуточной непрерывной эксплуатации без присутствия оперативного персонала, дистанционного управления, получения отчетов о работе обоудования, передачи данных в вышестоящие системы по стандартным протоколам.

Функциональные преимущества

Управление всеми процессами и технологическим оборудованием котельной осуществляется в автоматическом режиме по специализированным алгоритмам, настраиваемым под особенности конкретной котельной и отработанным на более чем 250 котельных по всей России, в том числе на крайнем севере.

Ручное управление и конфигурирование шкафа обеспечиваются удаленно, в том числе из браузера, а также с локального пульта управления, расположенного на двери шкафа, представляющего собой полноценное автоматизированное рабочее место (АРМ). Обновление программного обеспечения производится удаленно.

Для повышения надежности в шкафу АСУ ТП ПТК «Космотроника» автоматизированной котельной применена схема горячего резервирования контроллеров и резервирования питания. Оборудование шкафа АСУ ТП оснащено средствами самодиагностики.

Шкаф АСУ ТП ПТК "Космотроника" автоматизированной котельной является полностью российской разработкой. Более 81% комплектующих произведены в России.

Основные функции

  • поддержание температуры прямой сетевой воды в теплосети по сетевому графику;
  • поддержание давления во внешнем и внутреннем контуре;
  • управление режимами работы насосов, АВР насосов;
  • переключение насосов (через заданное время);
  • поддержание температуры в помещении котельной;
  • поддержание температуры во внутреннем контуре;
  • поддержание уровня воды;
  • обеспечение работы общекотельных блокировок и защит;
  • управление работой котельного оборудования.

Технические характеристики

  • Шкаф АСУ ТП ПТК «Космотроника» предназначен для круглосуточной непрерывной эксплуатации
  • Размер: 2200х800х600 мм
  • Температура эксплуатации: -10 .. +50 °С
  • Степень защиты по ГОСТ 14254 - не ниже IP54
  • Питание: от сети переменного тока напряжением от 187 В до 242 В
  • Оборудование, находящееся в шкафу, функционирует в отсутствии питания на входе шкафа не менее 60 минут
  • На двери шкафа устанавливается датчик открытия двери, сигнал от которого обрабатывается аналогично другим дискретным сигналам
  • Каждый контроллер шкафа АСУ ТП имеет минимум:
    • 2 порта Ethernet 10/100,
    • 4 интерфейса RS-232,
    • 3 интерфейса 2w RS485,
    • 1 интерфейс 4w RS485/422.
  • Количество сигналов в типовом шкафу АСУ ТП котельной, не менее чем:
    • 128 ТС,
    • 64 выходов ТУ (контакты реле),
    • 64 входа унифицированного аналогового сигнала,
    • 16 выходов унифицированного аналогового сигнала.
  • Все интерфейсы с гальванической развязкой. Увеличение количества интерфейсов и/или сигналов достигается за счёт добавления модулей в шкаф и за счёт использования внешних шкафов УСО. Применяются модули расширения МИМ-001 собственной разработки, включающие также шлюз GPRS/3G. Имеется возможность установки радиомодема.
  • Дискретные входные сигналы: типа “сухой контакт”, типа “открытый коллектор”, тока 5 ... 20мА. Напряжение гальванической изоляции между каналами - 500В; входомвыходом канала - не менее 4000 В
  • Аналоговые входные сигналы: унифицированные сигналы тока - 0...5 мА, 0...20 мА, 4...20 мА; унифицированные сигналы напряжения - 0...5 В. Погрешность канала телеизмерения - не ниже 0.5%
  • Выходные каналы: дискретные сигналы телеуправления типа “сухой контакт”, переменного или постоянного тока: 24 ... 280В, 6.0 А. Напряжение изоляции - не менее 1500 В.
  • Модули УСО оснащены средствами самодиагностики каналов связи, работоспособности модулей. Тестирование происходит на фоне опроса состояния каналов контроллером и незаметно для оператора.

Интеграция

Интеграция со сторонними и вышестоящими системами достигается за счет поддержки стандартных коммуникационных протоколов:

  • МЭК 60870-5-101 (IEC 60870-5-101);
  • МЭК 60870-5-103 (IEC 60870-5-103);
  • МЭК 60870-5-104 (IEC 60870-5-104);
  • MODBUS RTU;
  • MODBUS TCP;
  • OPC UA/DA.

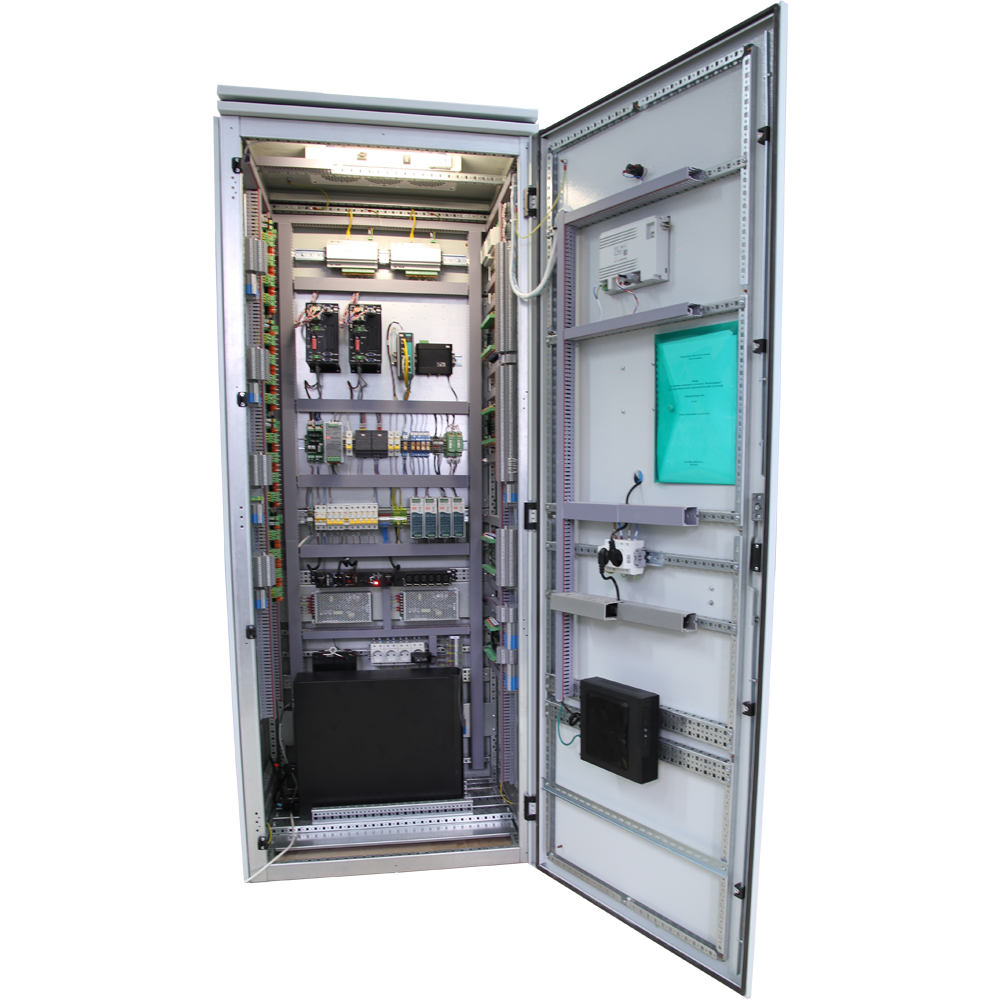

Состав шкафа

Панельный компьютер. Представляет собой локальный пульт управления котельной и одновременно WEB-сервер. Предназначен для ручного управления и настройки параметров шкафа АСУ ТП. Выполняет функции коммуникационного сервера.

Основной и резервный контроллеры АСУ ТП. Выполняют функции управления, контроля, измерения и обработки информации, а также координируют действия всех узлов системы. Включены по схеме горячего резервирования. В качестве контроллера АСУ ТП в составе шкафа автоматизированной котельной применяется промышленный контроллер PM-VDX (СШМК.467449.028).

Учетный контроллер. Предназначен для обработки и передачи данных, поступающих с приборов технического учета газа, тепла и электроэнергии.

Набор модулей ввода-вывода (УСО). Осуществляют сбор параметров телесигнализации, телеизмерений, а также выводы (аналоговый и дискретный) для контроля работы станции управления сетевыми насосами, и прочего оборудования. Количество модулей вводавывода зависит от количества сигналов на конкретной котельной. Набор УСО подключен к двум контроллерам посредством двух линий RS-485.

Прочее оборудование. В частности, в состав шкафа может быть включен один или несколько модулей расширения COM-портов МИМ-001, радиомодем Р9, и др. Также типовая схема шкафа АСУ ТП включает оборудование для резервирования питания – источник постоянного тока 24В, при необходимости - добавляется ИБП 220В.

Структурная схема шкафа АСУ ТП ПТК "Космотроника" автоматизированной котельной представлена на рис. 1.

Рис. 1. Структурная схема АСУ ТП водогрейной котельной с горячим резервированием контроллеров

Рис. 1. Структурная схема АСУ ТП водогрейной котельной с горячим резервированием контроллеров

Программное обеспечение

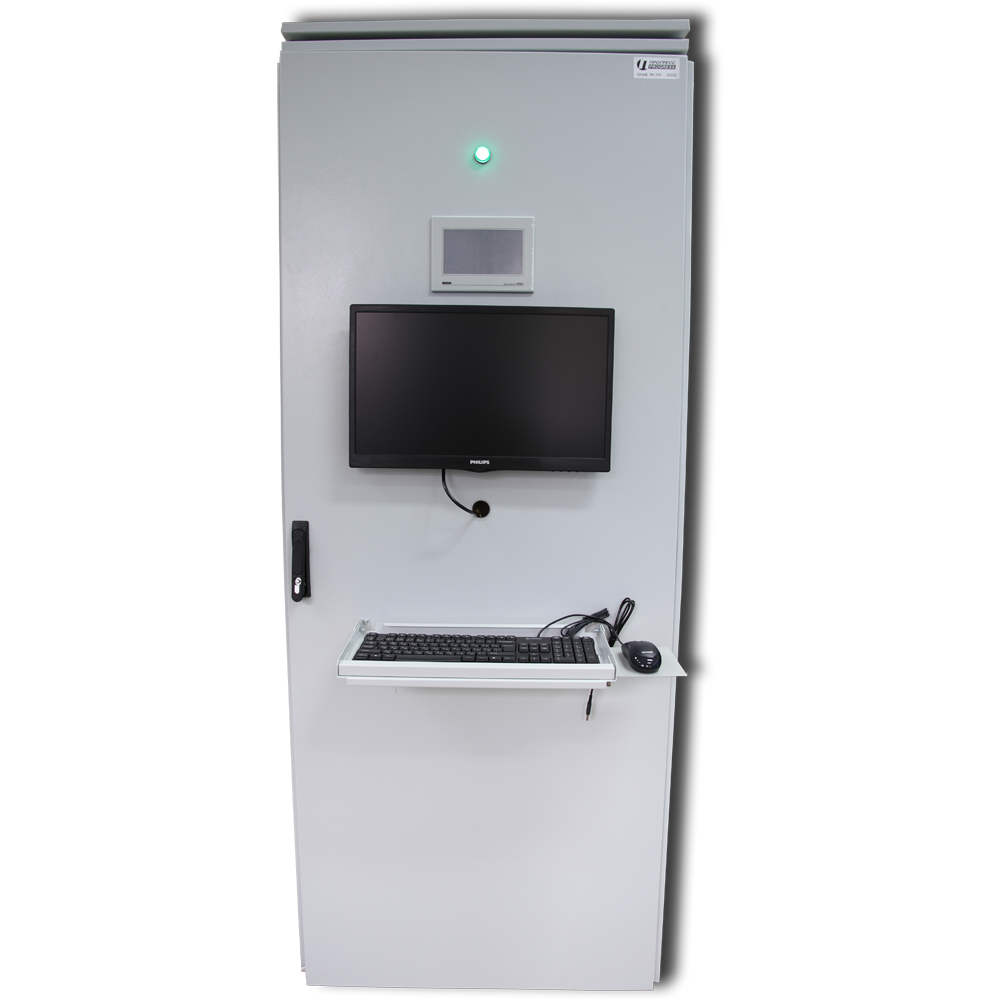

В состав шкафа входит панель управления, представляющая собой компьютер с экраном, размещенным на двери шкафа. В данном компьютере установлен программный комплекс "Космотроника", представляющий собой полноценное автоматизированное рабочее место (АРМ). С использованием интуитивно понятного интерфейса, на мнемосхеме изображены все агрегаты котельной, все основные параметры (токи, напряжения, телесигнализация). С помощью программного комплекса осуществляется локальное телеуправление, а также анализ ретроспективных данных на графиках и диаграммах. Дополнительно программный комплекс можно установить на удаленный компьютер, и осуществлять контроль и управление котельной дистанционно.

Удаленный контроль и управление, также, можно осуществить с помощью WEB-интерфейса, предоставляемого панелью управления.

Пример экранной формы на экране АРМ приведен на рис. 2.

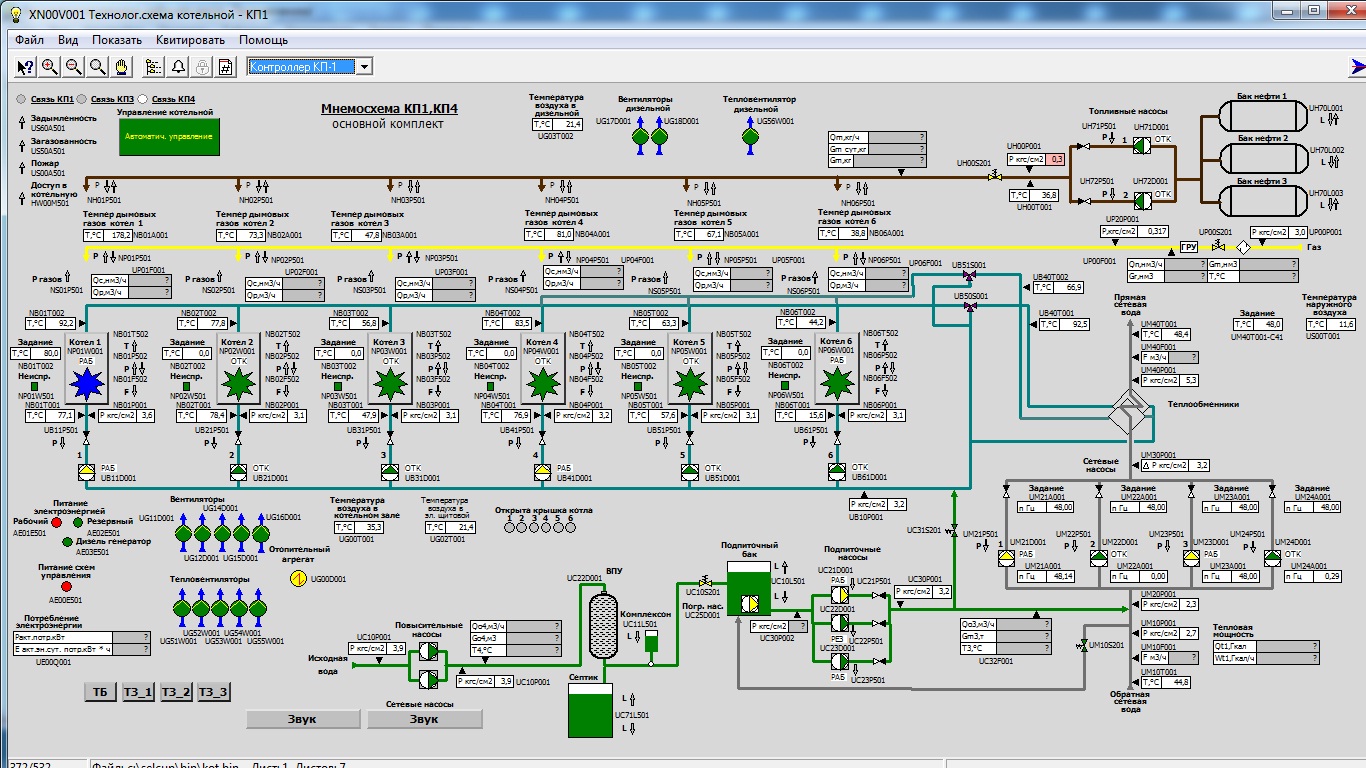

Рис. 2. Пример: мнемосхема автоматизированной котельной на экране АРМ

Рис. 2. Пример: мнемосхема автоматизированной котельной на экране АРМ

Системное программное обеспечение контроллеров (QMicro) построено с использованием защищенной операционной системы реального времени (ЗОСРВ) «Нейтрино».

Для изменения и отладки программы основного и рабочего контроллера в состав поставки входит среда проектирования технологических алгоритмов "Конфигуратор контроллера "Космотроника". Изменение прошивки контроллеров возможно и удаленно, без выезда на объект.

Файлы для скачивания:



Шкаф АСУТП ПТК `Космотроника` автоматизированной котельной. Информационный буклет. (PDF, 3,7 Мб).
Документ описывает основные характеристики и возможности шкафа АСУТП ПТК `Космотроника` автоматизированной котельной.

Заказать шкаф АСУТП ПТК "Космотроника" автоматизированной котельной

АО "ПИК ПРОГРЕСС" имеет большой многолетний опыт внедрения АСУ ТП котельных, работающих в суровых климатических условиях без присутствия человека. Программно-технический комплекс (ПТК) "Космотроника" позволяет обеспечить управление всеми процессами и технологическим оборудованием по оригинальным алгоритмам.

ПТК "Космотроника" является полностью российской разработкой, что особенно актуально в связи с общим трендом на импортозамещение. Оборудование адаптировано для применения в суровых условиях окружающей среды: от -40 до +60 ºС.

Вы можете заказать шкаф АСУТП ПТК "Космотроника" автоматизированной котельной, либо АСУ ТП котельной "под ключ" у нас. Поставка комплекса "под ключ" включает предпроектное обследование объекта, проектирование, разработку, производство и поставку оборудования, пуско-наладочные работы, а также гарантийное и постгарантийное обслуживание.

Обучение сотрудников Заказчика в случае заказа "под ключ" бесплатное. Техническая поддержка по электронной почте также бесплатна.

Мы также можем поставить отдельно оборудование для АСУ ТП из состава комплекса "Космотроника". Программное обеспечение контроллеров может быть наше (под управлением ЗОСРВ "Нейтрино"), либо без ПО.

Чтобы заказать шкаф АСУТП ПТК "Космотроника" автоматизированной котельной или задать вопросы, Вы можете позвонить по телефону +7 (495) 365-5036, либо заполните форму ниже:
