Модули ввода-вывода УСО-К

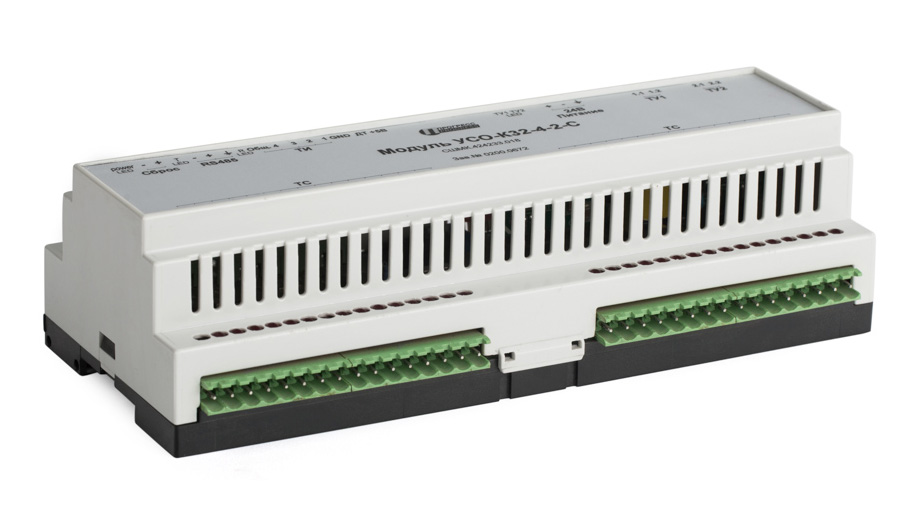

УСО-К32-4-2С

Модуль ввода-вывода на 32 телесогнала, 4 телеизмерения и 2 телеуправления УСО-К32-4-2С

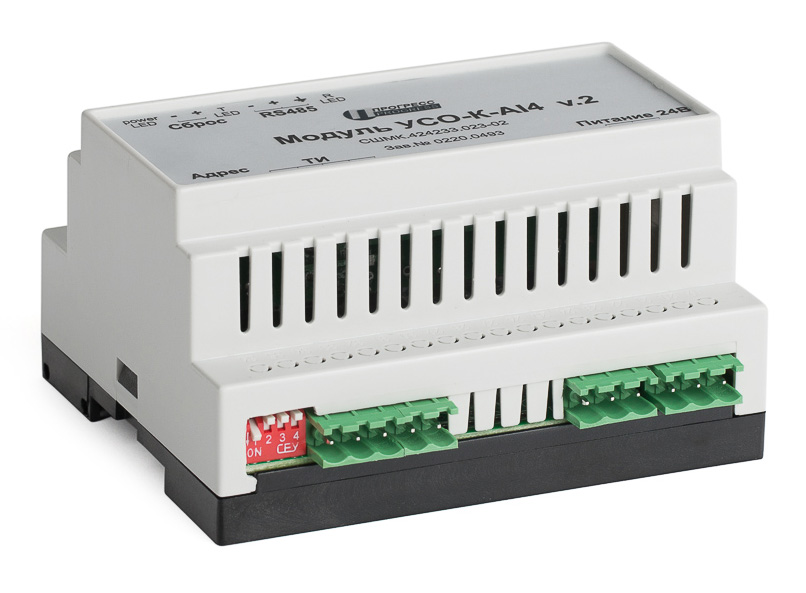

УСО-К-AI4

Модуль ввода-вывода на 4 аналоговых сигнала УСО-К-AI4

Обозначение:

СШМК.424233.018

Краткое описание:

Модуль устройства ввода-вывода служит для измерения нормированных сигналов постоянного тока, считывания срабатывания сухих контактов, подсчета импульсов ТС, выполнения команд ТУ, обработки и передачи результатов измерения по гальванически изолированному интерфейсу «RS-485».

Обмен информацией осуществляется по двум протоколам связи: Modbus и бинарный протокол «ПТК «Космотроника». Скорость обмена информации по интерфейсу «RS-485»: 9600 (по умолчанию) или 115200 б/сек.

Условия эксплуатации

  • температура окружающего воздуха: от -40ºС до + 60ºС;
  • относительная влажность окружающего воздуха: от 40% до 90% при +30 ºС;
  • атмосферное давление: от 84 кПа до 107 кПа;
  • степень защиты: IP-20.

Модификации устройства

УСО-К32-4-2 и УСО-K32-4-2-С

  • Входы телесигналов: 32
  • Входы телеизмерений: 4
  • Выходы телеуправлений: 2

УСО-K32-4-2-С: отличается наличием двух каналов счета импульсов (каналы 27, 28) до 800 Гц;

УСО-К AI4

  • Входы телеизмерений: 4

УСО-К AI8

  • Входы телеизмерений: 8

УСО-К DI16

  • Входы телесигналов: 16

УСО-К DO4

  • Выходы телеуправлений: 4

УСО-К DO8

  • Выходы телеуправлений: 8

УСО-К AI8 DO2

  • Входы телеизмерений: 8
  • Выходы телеуправлений: 2

Файлы для скачивания:



Руководство по эксплуатации (PDF, 539.6 Кб).
Настоящий документ предназначен для изучения технических характеристик, устройства, принципа действия и правильной эксплуатации модуля устройства ввода-вывода (УСО-К 32-4-2 и УСО-К 32-4-2-С)..

Заказать модуль ввода-вывода УСО-К

Вы можете заказать у нас модуль ввода-вывода УСО-К, заполнив поля ниже. Пожалуйста, укажите в комментарии требуемую модификацию. Мы свяжемся с Вами в ближайшее время.

Применение модулей ввода-вывода УСО-К

Программная адресация модулей ввода-вывода совместима с программной адресацией промышленных контроллеров серии УСО-К. Это позволяет использовать модули ввода-вывода для расширения возможностей контроллеров.
