Структура

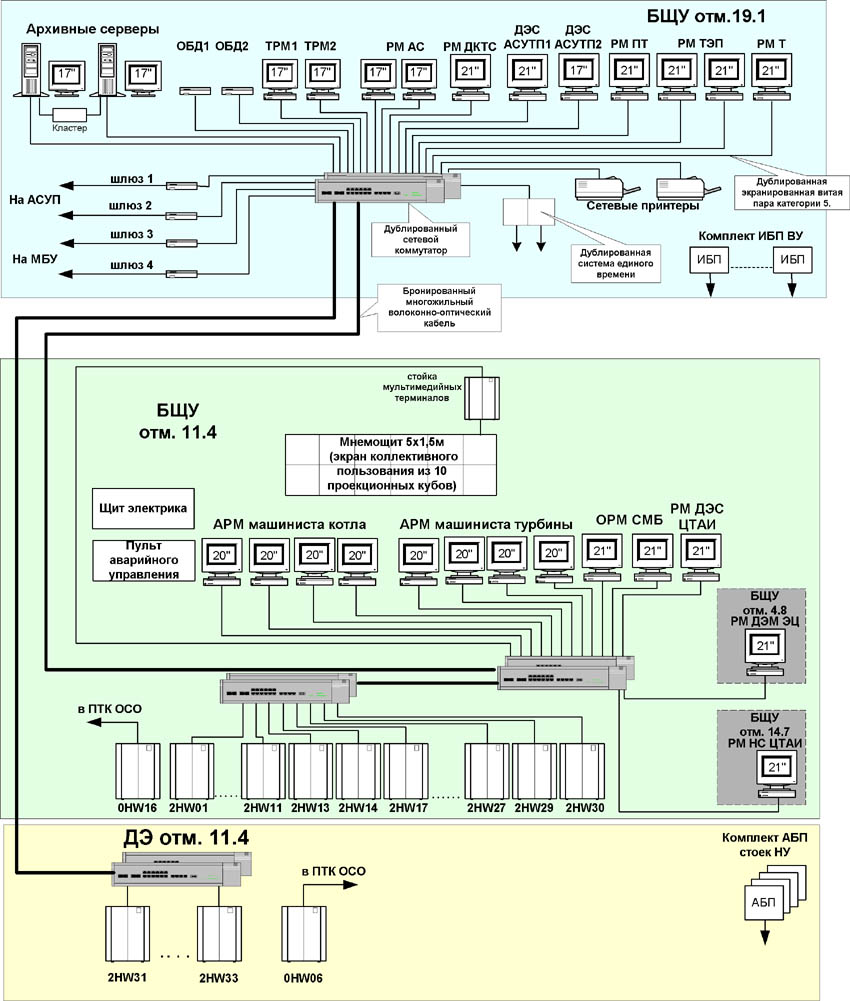

Структурная схема АСУТП блока 800 МВт


схема АСУТП блока 800 МВт

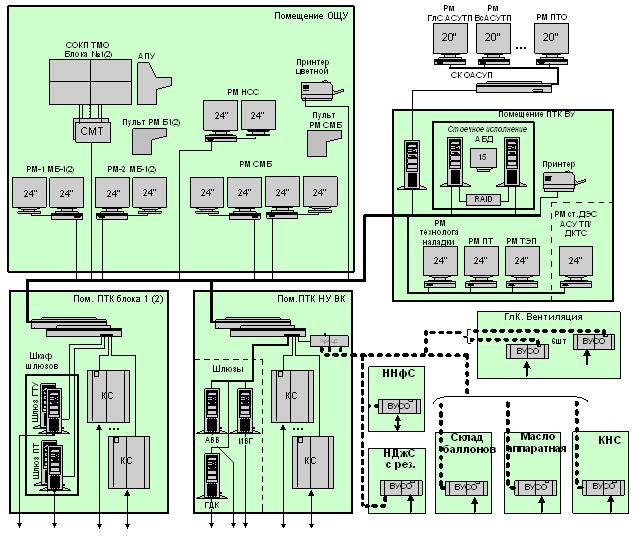

Структурная схема блока ПГУ Курганской ТЭЦ-2


схема блока ПГУ Курганской ТЭЦ-2


Структурная схема ПТК для АСУТП ГТЭС Игольско-Талового нефтяного месторождения


схема схема ПТК для АСУТП ГТЭС Игольско-Талового нефтяного месторождения


Верхний уровень


Верхний уровень содержит оперативные и неоперативные автоматизированные рабочие места (АРМ) на базе персональных компьютеров (ПК) и серверов баз данных, количество которых определяется объектом автоматизации или Заказчиком.

Сургутская ГРЭС-2. Блочный щит управления
Сургутская ГРЭС-2. Блочный щит управления


Верхний уровень АСУТП включает в себя (на примере Сургутской ГРЭС-2):

  • АРМы машинистов, состоящие из трех оперативных дисплеев (ОД) и одного сигнализационного дисплея (СД) каждый. Оперативный дисплей предназначен для отображения и управления ходом технологического процесса. С помощью специально разработанной функциональной клавиатуры в промышленном исполнении и/или «мыши» операторы осуществляют управление всем оборудованием энергообъекта. На сигнализационном дисплее отображаются сообщения об отклонениях технологического процесса от нормы при выходе параметров за пределы установок, срабатывании сигналов защит, переключении особо важного оборудования.

  • АРМ старшего машиниста (СМ) блока и начальника смены станции (НСС) включают СД и ОД без функций управления.

  • АРМ дежурных электромонтеров (ДЭМ) и РМ начальника смены электроцеха (НСЭ) включают ОД с функциями управления только электрическими аппаратами и СД.

  • АРМ начальника смены (НС) цехов (КТЦ, ХЦ, ЦТП) и лаборанта химцеха включают ОД без функций управления и СД.

  • Серверы оперативной базы данных (ОБД-серверы), которые предназначены для записи и хранения полного объема информации АСУТП за последние 24-168 (настраивается) часов.

  • Кластер серверов архивной базы данных (АБД-серверы), на котором хранится ретроспективная информация за последние 30 суток.

  • РМ программиста-технолога (ПТ).

  • РМ начальника смены цеха АСУТП (НС АСУТП).

  • РМ дежурного инженера и дежурного электрослесаря АСУ ТП (РМ ДИ АСУТП и РМ ДЭС АСУТП).

  • РМ диагностики КТС (установлено в РМ ДЭС И ДИ АСУТП).

  • РМ расчета технико-экономических показателей (ТЭП).

  • Технологические РМ (ТРМ) программистов.

  • РМ технолога и программиста-технолога.

  • РМ администратора сети (АС).

  • Мнемощит набирается из необходимого числа проекционных экранов. Проекционные экраны (например, видеостена Barco) предназначены для вывода на отображение крупномасштабной обобщающей мнемосхемы блока.

Комплекс обеспечивает включение в его состав по усмотрению заказчика дополнительного количества рабочих мест.

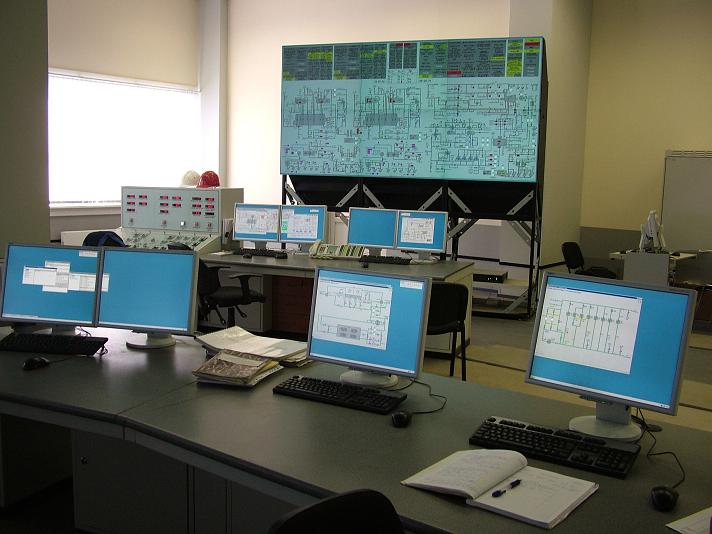

Первомайская ТЭЦ-14. Блочный щит управления энергоблока №1
Первомайская ТЭЦ-14. Блочный щит управления энергоблока №1



Нижний уровень


Нижний уровень состоит из контроллерных станций (КС), укомплектованных из технических средств и подсоединённых к технологическому оборудованию.

В неоперативном контуре БЩУ располагаются необходимое количество контроллерных станций, обеспечивающих прием аналоговой и дискретной информации от оборудования энергообъекта и выдачу команд управления на исполнительные механизмы.

Подключение станционных сигналов производится к кросс-шкафам (КШ), поставляемым в составе ПТК. КС и КШ соединяются между собой соединительными кабелями, входящими в комплект поставки.

Для управления энергообъектом в аварийных ситуациях предназначены аварийно-резервные пульты, которые обеспечивают прямое резервное управление исполнительными механизмами и нижним уровнем АСУТП в объеме, достаточном для аварийного управления энергообъектом в случае невозможности управления со стороны рабочих мест операторов.

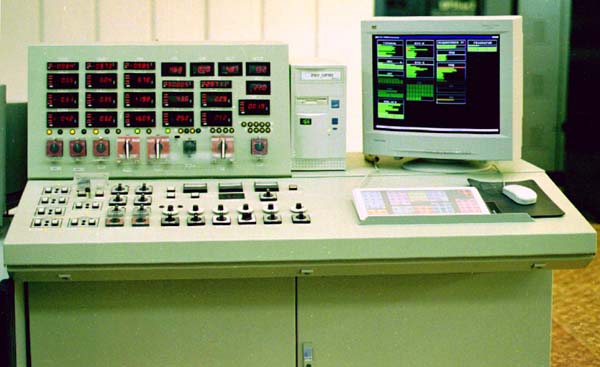

Нижневартовская ГРЭС. Аварийно-резервный пульт
Нижневартовская ГРЭС. Аварийно-резервный пульт

Аварийно-резервная система управления включает в себя пульт оператора с органами ручного управления и необходимыми индикационными приборами прямого действия и обслуживающую пульт КС нижнего уровня.

Для управления электрической частью на БЩУ устанавливается пульт или щит электрика, содержащий традиционную мнемосхему с индикационными приборами и ключами управления.

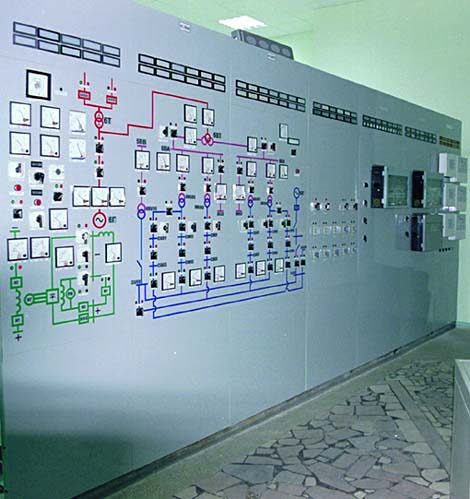

Сургутская ГРЭС-2. Щит электрика
Сургутская ГРЭС-2. Щит электрика

Для обеспечения надежной работы ЛВС в АСУТП используется 100-процентное резервирование сетевого оборудования. В комплексе имеются две сетевых магистрали и два комплекта сетевого оборудования, в каждом персональном компьютере устанавливается по два сетевых адаптера, обеспечивающие выход компьютера в обе сетевых магистрали, в КС каждый полукомплект промышленного контроллера (ПрК) подключён к своей сетевой магистрали.

Для обеспечения регламентации доступа и защиты ЛВС блочного уровня от несанкционированного доступа со стороны общестанционной АСУТП и АСУП связь с последними осуществляется через специальные шлюзовые компьютеры.

Сетевое оборудование и патч-панели для подключения персональных компьютеров и ПрК размещаются в специальных шкафах (стойках). Там же размещается оборудование системы единого времени.

В целях повышения надежности аппаратных средств АСУТП приняты следующие технические решения:

  • Сетевые магистрали Ethernet делаются дублированными. Дублированное сетевое оборудование обеспечивает автоматическую реконфигурацию сети в случае отказа сегментов сетевой магистрали или сетевых концентраторов.

  • Аппаратура оперативных АРМов и серверов баз данных дублируется.

  • В каждой КС контроллер имеет резервный комплект, включенный в режиме "горячего" резервирования. Включение резервного комплекта в случае неисправности основного происходит автоматически.
