Преобразователи интерфейсов производства АО "ПИК ПРОГРЕСС"

Серия приборов МИМ (мультиплексоры интерфейсные многофункциональные) предназначена для сопряжения потоков данных с различными каналами передачи: как проводных, так и беспроводных. Мультиплексоры используются в системах телемеханики, системах передачи данных о потребляемых ресурсах, АСУЭ, АИИС КУЭ, информационных, пожарных, охранных системах, и др. для реализации «прозрачного канала» передачи данных между Ethernet и RS485/422/232, в качестве конвертора протоколов, шлюза АИИС КУЭ, и др.

Мультиплексоры МИМ оснащены удобной web-консолью, дающей возможность настраивать параметры устройства, а также обновлять программное обеспечение с любого компьютера в сети с помощью web-браузера. Прибор имеет развитые средства удаленной диагностики функционирования каналов связи. Комплектуются всем необходимым для быстрого подключения и ввода в работу. Для подключения проводов используются быстросъемные разъемы.

МИМ сконструированы на основе надежных недорогих комплектующих от проверенных поставщиков, и собираются компанией «ПИК ПРОГРЕСС» на собственной производственной линии. Все это обеспечивает гибкую инвестиционную политику для Заказчика.

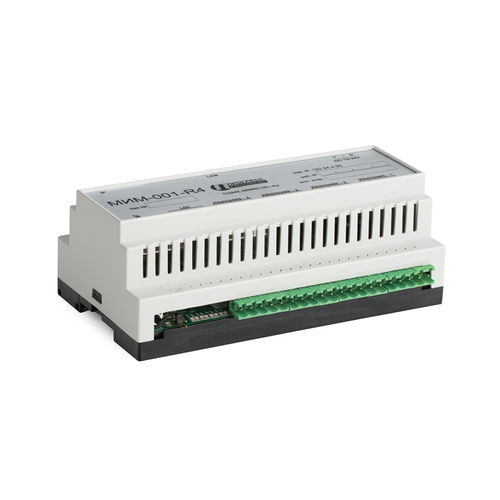

Мультиплексор интерфейсный многофункциональный МИМ-001 (СШМК.466653.001)
Модель МИМ-001 построена по модульному принципу. На базовую плату с помощью разъемов можно установить функциональные модули расширения. Это позволяет в одном корпусе организовать большое количество различных комбинаций из интерфейсов и каналов связи: Ethernet, RS485, RS422, RS232, GPRS, радиоканал. Кроме того, МИМ-001 может работать в качестве простейшего УСО, контроллирующего несколько датчиков типа "сухой контакт" (до 4 телесигналов на плату), и позволяющего включать и выключать различные рэле с помощью команд телеуправления (2 канала на плату расширения).

Далее представлены основные модификации МИМ-001:

  • МИМ-001-E-R4 (СШМК.466653.001-E-R4)

    Имеет 1 Ethernet и 4 канала RS485/422.

  • МИМ-001-E-R4-G (СШМК.466653.001-E-R4-G)

    Имеет 1 Ethernet, 4 канала RS485/422, 1 канал GSM/GPRS.

  • МИМ-001-E-R2-RS2-G (СШМК.466653.001-E-R2-RS2-G)

    Имеет 1 Ethernet, 2 канала RS485/422, 2 канала RS232, 1 канал GSM/GPRS.

  • МИМ-001-E-R3-G-T4 (СШМК.466653.001-E-R3-G-T4)

    Имеет 1 Ethernet, 3 канала RS485/422, 1 канал GSM/GPRS. Позволяет контролировать до 4 телесигналов без возможности телеуправления.

  • МИМ-001-E-R2-G-T4-Y2 (СШМК.466653.001-E-R2-G-T4-Y2)

    Имеет 1 Ethernet, 2 канала RS485/422, 1 канал GSM/GPRS. Позволяет контролировать до 4 телесигналов, выдавать до 2 команд телеуправления.

  • МИМ-001-E-R3-GP (СШМК.466653.001-E-R3-GP)

    Имеет 1 Ethernet, 3 канала RS485/422, GPS (GLONASS).

  • МИМ-001-E-R3-P9 (СШМК.466653.001-E-R3-P9)

    Имеет 1 Ethernet и 3 канала RS485/422. Способен передавать данные по радиоканалу со скоростью 9600бод. Используется совместно с 128-канальными радиостанциями Моторола GM340, GM350.

Мультиплексор интерфейсный многофункциональный модифицированный МИМ-001М (СШМК.465653.001М)
Бюджетная (модифицированная) модель мультиплексора, в отличие от МИМ-001, имеет фиксированную конфигурацию коммуникационных портов (за исключением одного подключаемого канала GPRS) и компактные размеры.

Доступные коммуникационные порты:

  • Ethernet 10/100: 1;
  • RS485: 1;
  • RS485/422:1;
  • RS232: 1;
  • опционально - 1 канал GSM/GPRS.
