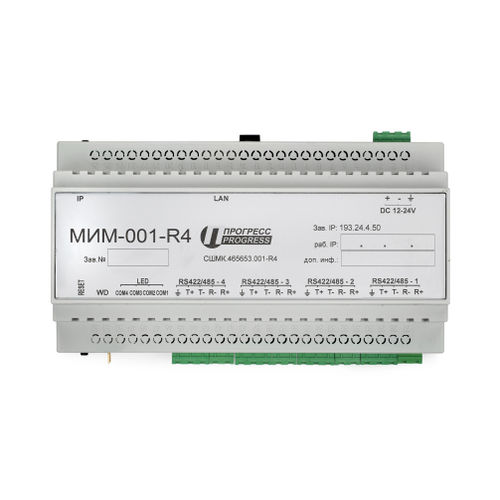

4-портовый преобразователь RS485/422-Ethernet МИМ-001-R4

Обозначение:

СШМК.465653.001-R4

Краткое описание:

МИМ-001-R4 предназначен для подключения устройств с последовательным интерфейсом к сети Ethernet. Используется в системах телемеханики, системах передачи данных о потребляемых ресурсах, АСУЭ, АИИС КУЭ, информационных, пожарных, охранных системах, точках продаж, и др.

Обеспечивает двусторонний «прозрачный канал» между Ethernet и RS485/422. Может работать в режиме шлюза Modbus RTU – TCP или в режиме виртуального COM-порта.

Имеет повышенную защиту последовательных портов от перенапряжения: до 5 кВ.

Конфигурирование и обновление программного обеспечения устройства осуществляется при помощи веб-интерфейса.

Прибор выполнен в пластиковом корпусе модульной конструкции с креплением на DIN-рейку. Комплектуется всем необходимым для быстрого ввода в работу. Для подключения проводов используются быстросъемные разъемы.

Модификации устройства

  • МИМ-001-R4. Имеет 1 порт Ethernet 10/100base ТХ и 4 порта 4wRS422/485 от 1200бод до 500 кбод.
  • МИМ-001-R4-G. От модели МИМ-001-R4 отличается наличием модуля 3G.
  • МИМ-001-R4-01. Имеет 1 порт Ethernet 10/100base ТХ, 2 порта 4wRS422/485, 2 порта 2wRS485.

Основные технические характеристики

  • Гальваническая изоляция Ethernet: 1.5 кВ
  • Гальваническая изоляция RS485/422: 2 кВ
  • Защита портов RS485/422 от импульсных перенапряжений: 5 кВ
  • Аппаратный WD: Период сброса 22.5, 45, 90 сек
  • Конструкция МИМ-001-R4:
    • в едином корпусе модульной конструкции
    • устанавливается на DIN рейку
  • Допустимый диапазон рабочих температур (по ГОСТ 26.205-88): -40..+60 ºС
  • Напряжение (постоянное) питания модуля: DC от +12 до +27В
  • Потребляемая мощность (по ГОСТ 12997): не более 5 Вт
  • Габаритные размеры, не более (ШхГхВ): 157х113х58 мм
  • Масса: не более 0.5 кг
  • Средняя наработка на отказ: 144000 ч
  • Срок службы, не менее: 20 лет

Применение и возможности МИМ-001

Контроль большого количества устройств через Ethernet по одному IP-адресу

По заданному IP-адресу и номеру TCP-порта хост-компьютер может получить доступ ко всем подключенным к МИМ-001 устройствам с последовательным интерфейсом через Ethernet.

МИМ-001-R4 имеет 4 порта RS-485/422. Это позволяет осуществлять автоматический или дистанционный контроль потоков данных до 31 устройств с RS-485 (2-проводным или 4-проводным) интерфейсом или до 9 устройств с RS-422 (4-проводным) интерфейсом.

Различные хосты (A и B) разделяют МИМ-001 для управления различными устройствами, подключенными к его портам через последовательные интерфейсы

Различные хосты (A и B) могут разделять один МИМ-001 для управления различными устройствами с последовательным интерфейсом, подключенным к его портам.

Шлюз Modbus RTU-TCP

МИМ-001 позволяют организовать двусторонний обмен данными между устройствами, подключенными по разным коммуникационным интерфейсам, и программным обеспечением верхнего уровня по каналу Ethernet. Принятые по сети запросы по протоколу Modbus TCP преобразуются в формат Modbus RTU и ретранслируются на выбранный последовательный порт, а также осуществляется обратное преобразование.

Один прибор МИМ-001, работая в режиме шлюза Modbus RTU-TCP, может осуществить до 4 одновременных подключений "мастеров" TCP к "ведомым" RTU - каждый по своему COM-порту.

Шлюз Modbus RTU-TCP

Виртуальный COM-порт

Преобразователи МИМ-001 позволяют подключать устройства c последовательным интерфейсом к компьютеру даже в случае, если у компьютера нет своего COM-порта. В этом случае МИМ-001 работает в режиме эмуляции COM-порта. При этом в качестве среды передачи данных используется сеть Ethernet.

Чтобы "привязать" Ethernet компьютера к COM-порту МИМ-001, нужно использовать программу эмуляции COM-порта, например, VSPE.

Сравнительная таблица стандартных модификаций МИМ-001

Тип устройстваМИМ-001ММИМ-001М-GМИМ-001М-R4МИМ-001М-R4-GМИМ-001М-R4-01
Ethernet1, 10/100 base TX, гальванически изолированный (1,5 кВ)
2wRS485 / 4wRS485/42211442
2wRS48511---
RS23211---
Гальваническая изоляция RS485 и RS485/4222 кВ
Защита RS485 от импульсных перенапряжений1,5 кВ5 кВ
Диапазон рабочих температур-40 ... +60°С
Питание, потребляемая мощностьDC от 12 до 27В, потребляемая мощность - не более 3 Вт
Габаритные размеры, не более (ШхГхВ)105х85х58 мм157х113х58 мм

Файлы для загрузки



Листовка МИМ-001 (PDF, 326 кБ).
Общее описание прибора и способов его применения..

Быстрый старт (PDF, 0.6 МБ).
В данном документе содержится информация для быстрого старта модуля интерфейсного многофункционального модифицированного (МИМ-001М).

Руководство по эксплуатации (PDF, 1.7 МБ).
Документ содержит сведения о структуре, функциях и принципах работы изделия, входящих в его состав аппаратных средств и программного обеспечения, необходимых для обеспечения полного использования технических возможностей, правильной эксплуатации и технического обслуживания..

Паспорт устройства МИМ-001-R4 (PDF, 1.7 МБ).
Настоящий документ предназначен для изучения технических характеристик, устройства, принципа действия и правильной эксплуатации <<Мультиплексора интерфейсного многофункционального МИМ-001-R4>>.

Паспорт устройства МИМ-001-R4-01 (PDF, 1.7 МБ).
Настоящий документ предназначен для изучения технических характеристик, устройства, принципа действия и правильной эксплуатации <<Мультиплексора интерфейсного многофункционального МИМ-001-R4>>.

Настройка виртуального последовательного порта (PDF, 0.5 МБ).
Инструкция по настройке виртуального последовательного порта для устройств серии<<Мультиплексор интерфейсный многофункциональный МИМ-001>>.

Евразийский экономический союз. Декларация о соответствии. (PDF, 0.5 МБ).
Устройства МИМ-001, МИМ-001М. Евразийский экономический союз. Декларация о соответствии..
