Преобразователи COM-Ethernet МИМ-001

МИМ-001-R4
ПЕРЕЙТИ В КАТАЛОГ МИМ-001

Преобразователи COM - Ethernet - это устройства, которые используются для подключения приборов, имеющих последовательный интерфейс (RS422, RS485, RS232) к сети Ethernet.

Российская компания АО "ПИК ПРОГРЕСС" разрабатывает и поставляет серию преобразователей COM-Ethernet под общим названием МИМ-001, широко применяющихся в системах телемеханики, системах передачи данных о потребляемых ресурсах, АСУЭ, АИИС КУЭ, информационных, пожарных, охранных системах, точках продаж, и др. В чем секрет их популярности?

Данные приборы позволяют организовать двусторонний «прозрачный канал» между Ethernet и RS485/422/232, работать в режиме конвертера протоколов (шлюза) Modbus RTU - TCP или организовать виртуальный COM-порт. Выпускаются в промышленном исполнении, работают в расширенном диапазоне температур, имеют гальваническую развязку интерфейсов и служат для передачи данных в условиях импульсных помех и на большие расстояния. Рассмотрим все по порядку.

Защита от перенапряжения линий RS422/485 и питания

Одним из самых важных факторов функционирования электрических устройств при применении в промышленности является защита от импульсных помех, которые чаще всего обусловлены высоким напряжением при переключениях и грозовых разрядах. Устройства серии МИМ-001 обладают высокой защитой линий RS485/422, Ethernet от импульсных помех:

  • гальваническая изоляция Ethernet: 1.5 кВ;
  • гальваническая изоляция RS485 и RS485/422: 2 кВ;
  • защита COM-портов от импульсных перенапряжений до 5 кВ;

Промышленное исполнение и расширенная гарантия

Приборы МИМ-001 работают в расширенном диапазоне рабочих температур: от -40 до +60 ºС. Выполняются в едином пластиковом корпусе модульной конструкции с креплением на DIN-рейку. Имеют аппаратный WD с периодом сброса 45 сек.

Компания АО "ПИК ПРОГРЕСС" предоставляет расширенную трехлетнюю гарантию на устройства МИМ-001.

WEB-консоль МИМ-001

Мультиплексоры МИМ-001 оснащены удобной web-консолью, дающей возможность настраивать параметры устройства, а также обновлять программное обеспечение с помощью web-браузера. Кроме того, возможно быстрое обновление прошивки с помощью карт microSD.

Широкий набор стандартных интерфейсов и протоколов

Преобразователи МИМ-001 имеют в своем составе широкий набор коммуникационных интерфейсов, таких, как:

  • Ethernet;
  • RS485 (до 4 портов на 1 приборе);
  • RS422/485 (до 4 портов);
  • RS232;
  • 3G;

Поддержка стандартных протоколов

Устройство поддерживает стандартные протоколы передачи данных:

  • МЭК 60870-5-101 (IEC 60870-5-101);
  • МЭК 60870-5-104 (IEC 60870-5-104);
  • MODBUS RTU;
  • MODBUS TCP.

Мы можем реализовать по заказу и иные коммуникационные протоколы для связи с оборудованием и системами, установленными у Заказчика.

Контроль большого количества устройств через Ethernet по одному IP-адресу

По заданному IP-адресу и номеру TCP-порта хост-компьютер может получить доступ ко всем подключенным к МИМ-001 устройствам с последовательным интерфейсом через Ethernet.

К примеру, МИМ-001-R4 имеет 4 порта RS-485/422. Это позволяет осуществлять автоматический или дистанционный контроль потоков данных до 31 устройств с RS-485 (2-проводным или 4-проводным) интерфейсом или до 9 устройств с RS-422 (4-проводным) интерфейсом.

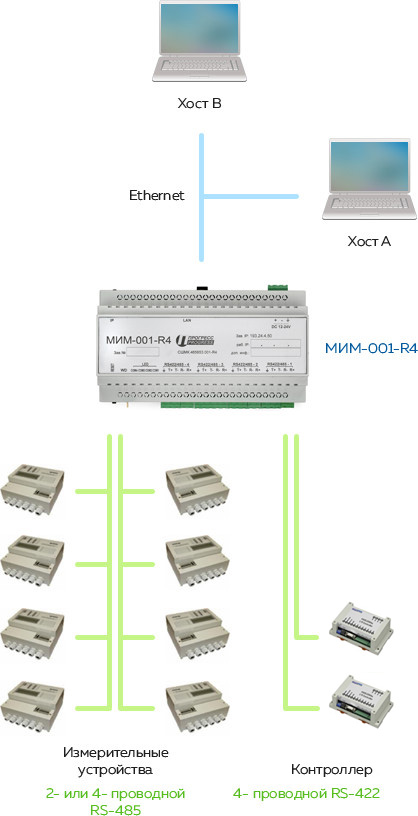

Различные хосты (A и B) разделяют МИМ-001 для управления различными устройствами, подключенными к его портам через последовательные интерфейсы

Различные хосты (A и B) могут разделять один МИМ-001 для управления различными устройствами с последовательным интерфейсом, подключенным к его портам.

Организация "прозрачного" канала связи

Приборы серии МИМ-001 позволяют организовать двусторонний "прозрачный канал" связи между оборудованием и системой верхнего уровня. Рассмотрим пример использования мультиплексора МИМ-001 в качестве шлюза АИИС КУЭ.

Мультиплексор МИМ-001 используется в системе АИИС КУЭ для обеспечения корректного совместного доступа к счетчикам электрической энергии со стороны контроллера "Космотроника" и системы технического учета электроэнергии (стороннего производителя) по одной линии RS485.



Для выполнения этой функции мультиплексор подключается к контроллеру “Космотроника” по двум портам RS485. Первый используется для доступа к счетчику электроэнергии со стороны контроллера “Космотроника” (порт контроллера), второй используется для арбитража линии доступа к счетчику (порт управления). Еще один порт RS485 шлюза АИИСКУЭ задействован для подключения счетчика коммерческого учета. Внешняя программа коммерческого учета электроэнергии подключается к шлюзу по сети Ethernet или GPRS, или внешнему последовательному порту.

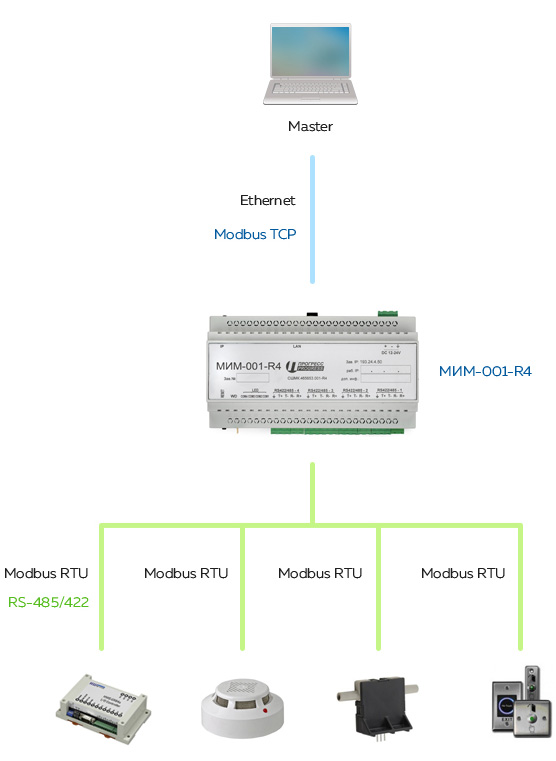

Шлюз Modbus RTU-TCP

МИМ-001 позволяют организовать двусторонний обмен данными между устройствами, подключенными по разным коммуникационным интерфейсам, и программным обеспечением верхнего уровня по каналу Ethernet. Принятые по сети запросы по протоколу Modbus TCP преобразуются в формат Modbus RTU и ретранслируются на выбранный последовательный порт, а также осуществляется обратное преобразование.

Один прибор МИМ-001, работая в режиме шлюза Modbus RTU-TCP, может осуществить до 4 одновременных подключений "мастеров" TCP к "ведомым" RTU - каждый по своему COM-порту.

Шлюз Modbus RTU-TCP

Виртуальный COM-порт

Преобразователи МИМ-001 позволяют подключать устройства c интерфейсом RS-232/422/485 к компьютеру даже в случае, если у компьютера нет своего COM-порта. В этом случае МИМ-001 работает в режиме эмуляции COM-порта. При этом в качестве среды передачи данных используется сеть Ethernet.

Чтобы "привязать" Ethernet компьютера к COM-порту МИМ-001, нужно использовать программу эмуляции COM-порта, например, VSPE.

Индивидуальная компоновка интерфейсов прибора МИМ-001 под Ваши нужды

Кроме стандартных "коробочных" модификаций, компания АО "ПИК ПРОГОЕСС" может собрать для Вас индивидуальную компоновку МИМ-001. Для этого используется набор стандартных плат расширения, устанавливаемых на базовую плату. Вы получите набор необходимых интерфейсов в едином корпусе размерами 157 х 85 х 57 мм.

Базовая плата включает модуль интерфейса Ethernet, выполненный на шине RMII, блок питания, разъем для подключения модуля GSM/GPRS, а также 4 разъема для подключения модулей расширения коммуникационных интерфейсов.

В состав модулей расширения могут входить:

  • модуль интерфейса COM/TTL – RS422/485;
  • модуль интерфейса COM/TTL – RS232;
  • модуль сотовой связи GSM/GPRS;
  • модуль сотовой связи 3G;
  • модуль GPS-GLONASS;
  • модуль радиомодема;
  • модуль гальванически изолированных телесигналов на 4 канала;
  • модуль гальванически изолированных телеуправлений на 2 канала.

Все модули имеют гальваническую развязку – не менее 2000В и защиту по входам от импульсных перегрузок – не менее 1000В (Ethernet – 500B).

Сравнительная таблица стандартных модификаций МИМ-001

Тип устройстваМИМ-001ММИМ-001М-GМИМ-001М-R4МИМ-001М-R4-GМИМ-001М-R4-01
Ethernet1, 10/100 base TX, гальванически изолированный (1,5 кВ)
2wRS485 / 4wRS485/42211442
2wRS48511---
RS23211---
Гальваническая изоляция RS485 и RS485/4222 кВ
Защита RS485 от импульсных перенапряжений1,5 кВ5 кВ
Диапазон рабочих температур-40 ... +60°С
Питание, потребляемая мощностьDC от 12 до 27В, потребляемая мощность - не более 3 Вт
Габаритные размеры, не более (ШхГхВ)105х85х58 мм157х113х58 мм
